前言#

学习目标#

熟悉使用JSON工具完成，Java对象（Map）和Json字符串之间的相互转换（注意提供构造器和getter/setter方法）
理解MVC设计模式
理解三层架构思想
掌握MVC设计模式和三层架构的代码风格

前置知识准备#

JSON格式
Servlet开发（接收参数、响应数据等）

MVC设计模式#

场景分析#

先抛开MVC不谈，我们给大家来看一下这样一个jsp（里面的内容和html有些像）

1
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
2
<html>
3
<head>
4
    <title>Title</title>
5
</head>
6
<body>
7
    hello,来自${student.clazz}的${student.name}
8
</body>
9
</html>

当我们访问的时候，http://localhost:8080/student.jsp，然后我们看到的是这样的一个页面

出现${}位置的内容都是空白的，然后我们开发了如下Servlet

1
@WebServlet("/student")
2
public class StudentServlet extends HttpServlet {
3

4
    @Override
5
    protected void doGet(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
6
        String name = req.getParameter("name");
7
        Student student = StudentHolder.getStudentMap().get(name);
8

9
        req.setAttribute("student",student);
10
        req.getRequestDispatcher("/student.jsp").forward(req,resp);
11
    }
12
}

同时也提供了StudentHolder存储了一些学生数据

1
public class StudentHolder {
2

3
    private static Map<String, Student> studentMap = new HashMap<>();
4
    static {
5
        studentMap.put("lilei",new Student("李雷","三年二班"));
6
        studentMap.put("hanmeimei",new Student("韩梅梅","三年二班"));
7
        studentMap.put("liziming",new Student("李子明","三年六班"));
8
    }
9

10
    public static Map<String, Student> getStudentMap() {
11
        return studentMap;
12
    }
13
}

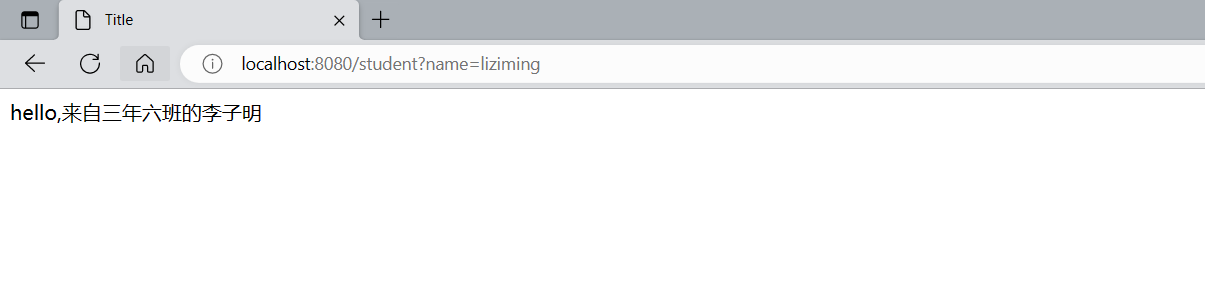

访问的请求：

分析上面的流程：

当我们发送的请求的URI为/student的时候，我们进入到StudentServlet中处理全部的业务
在Servlet的方法中，查询了student学生信息
将student信息放在Request域中，和转发的请求共享
在student.jsp中渲染Request域中的student信息

继续分析（和上面的1234对应来看）：

这个Servlet可以称之为控制器 → Controller
查询student信息就是处理数据逻辑 → Model ；另外这部分工作是在Servlet（Controller）中进行的
将数据和jsp共享 → 在Controller中将Model封装的数据准备就绪
Servlet（Controller）设置转发的jsp（视图View），并且在jsp（视图）中渲染出Model提供的信息

MVC介绍#

三个核心部件：

模型（Model）应用程序中用于处理应用程序数据逻辑的部分
视图（View）应用程序中处理数据显示的部分，就是页面的展示，采集用户数据
控制器（Controller）应用程序中处理用户交互的部分。接收用户端的请求，指的是Servlet的功能，根据界面传递过来不同的值进行不同的增删改查操作之后再跳转到不同的界面显示。做一个承上启下的作用。

强制性地使应用程序的输入、处理和输出分开。它们各自处理自己的任务。最典型的MVC就是JSP + Servlet + JavaBean的模式。

MVC其实说的就是一个事情：解耦。

可以这样子理解，当我们通过客户端向服务器发送请求，

我们请求的所有处理都是在控制器Controller中，在控制器中完成全部的请求处理
控制器Controller中，首先通过模型Model 的处理获取我们最终要呈现的数据。举个例子，如果是学生信息查询，那么Model做的就是查询学生信息；如果做的是订单查询，Model查询的就是订单数据
控制器Controller中，做视图页面View 和模型Model查询出来的数据的连接，最终在View中加载Model中封装的信息

饭店模型：Client相当于点餐的顾客，Controller相当于饭店里的服务员，Model相当于饭店的厨房（后厨），View相当于餐桌，餐桌了给顾客呈现了菜品。

完成一道完整的流程：顾客点餐，找到了服务员，服务员通知后厨做菜，比如油爆双脆，后厨做完了菜由服务员将菜品布置到餐桌上，顾客桌上呈现了一道油爆双脆

其中顾客只管向服务员提出要求，这就是客户端向Controller发起请求
其中服务员就是起到了协调的作用，这也就是Controller的功能，所有的事务都要通过控制器
其中后厨只管做菜，这就是Model只管协调数据
服务员布置好餐桌，由服务员将菜品是给顾客，就是Model加工的数据最终在View上通过Controller呈现给客户端
同时餐桌和后厨是彼此隔离的

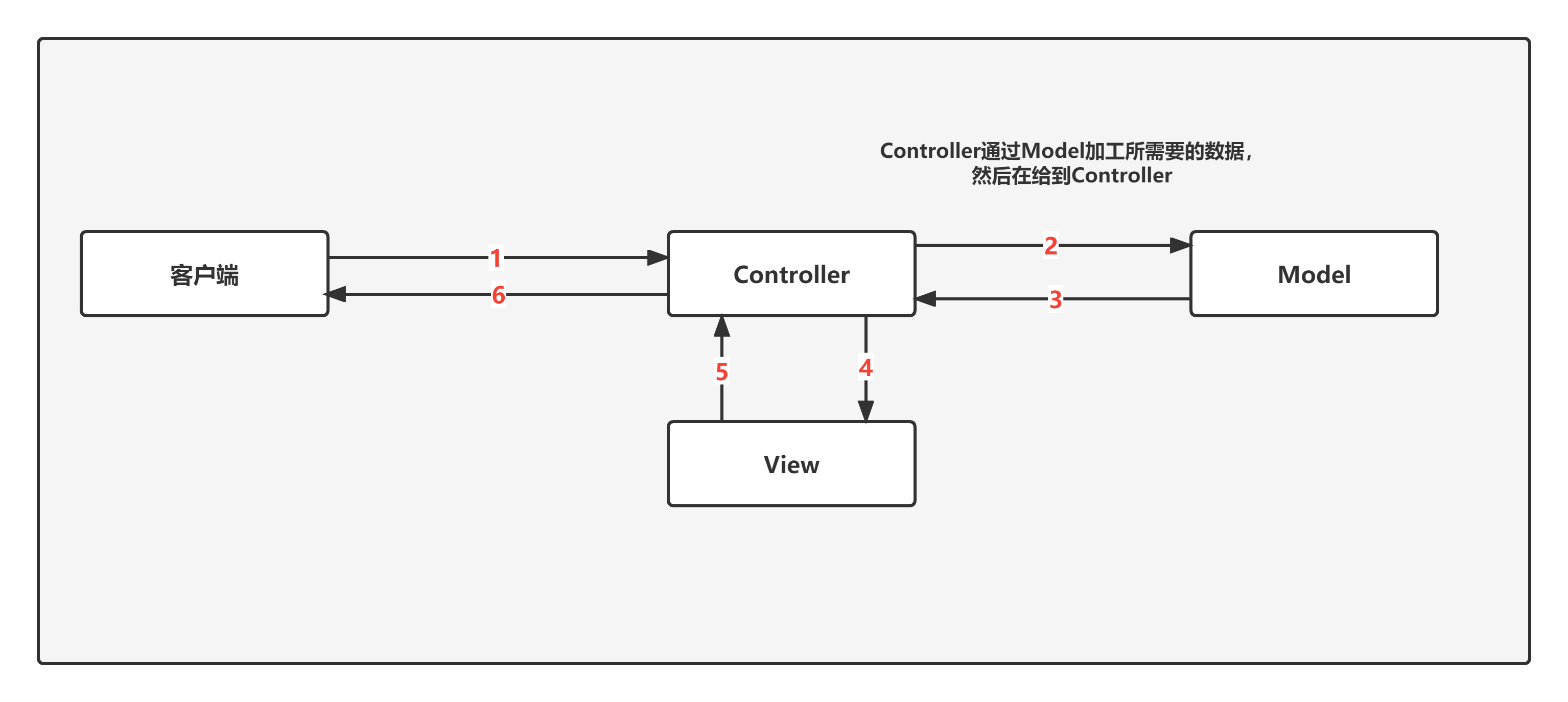

对应流程图

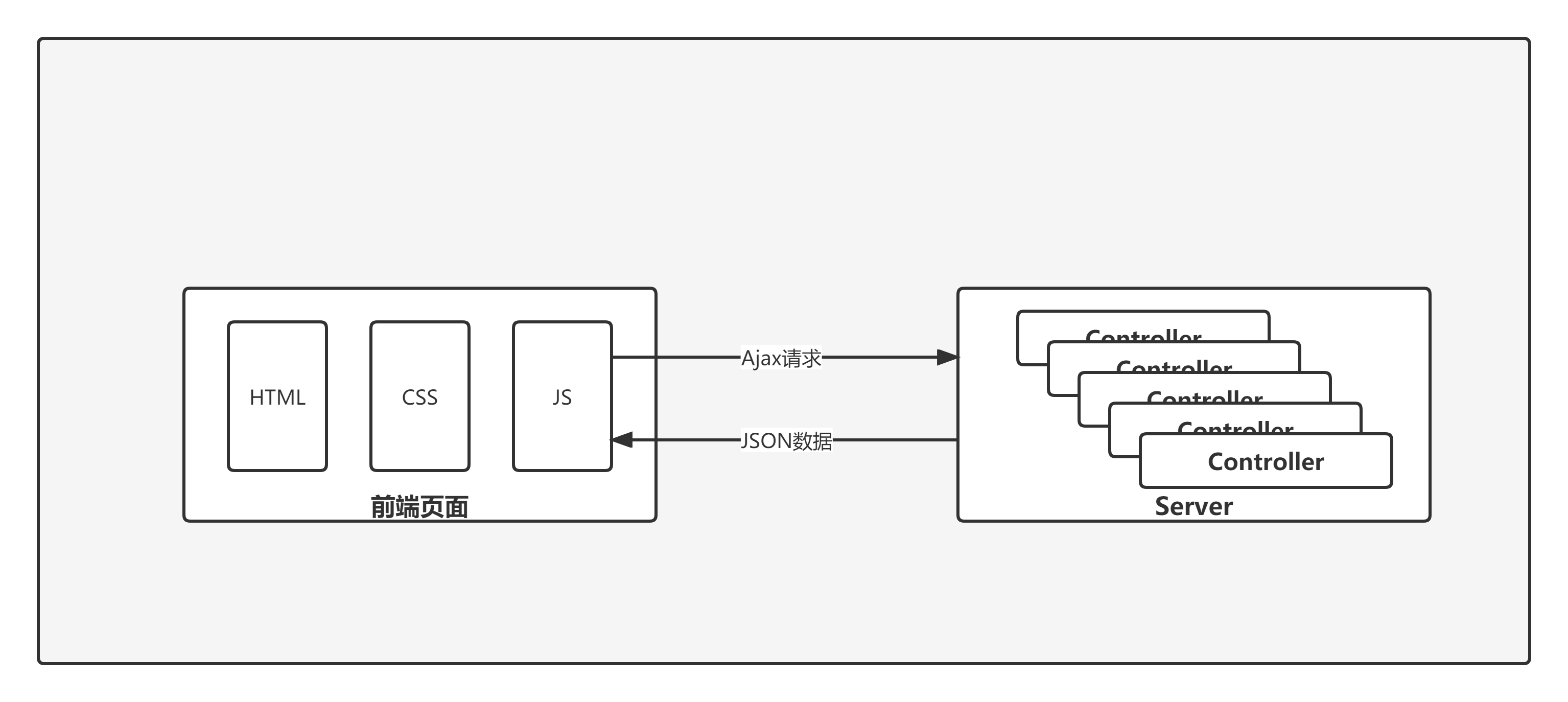

前后端分离#

我们前面的前端学习，前端技能3要素：HTML、CSS、JS

通过js向后端发起Ajax异步请求，然后请求到Server服务器，找到对应的控制器，由控制器和Model层和View做交互，最终服务器处理的结果以Json的形式交给JS，JS可以直接解析这个Json对象，在前端页面上呈现最终的效果

这时候大家可能会有疑问，这还是MVC吗？

是，服务器中承担的 MC + 0.5V ，还有前端也承担了一部分V，这样子前后端可以同步开发了，而前后端之间通信的载体是JSON

也就是我们在Servlet中完成开发之后，响应体中响应的是Json字符串

案例#

需求#

我们来开发一个这样的接口

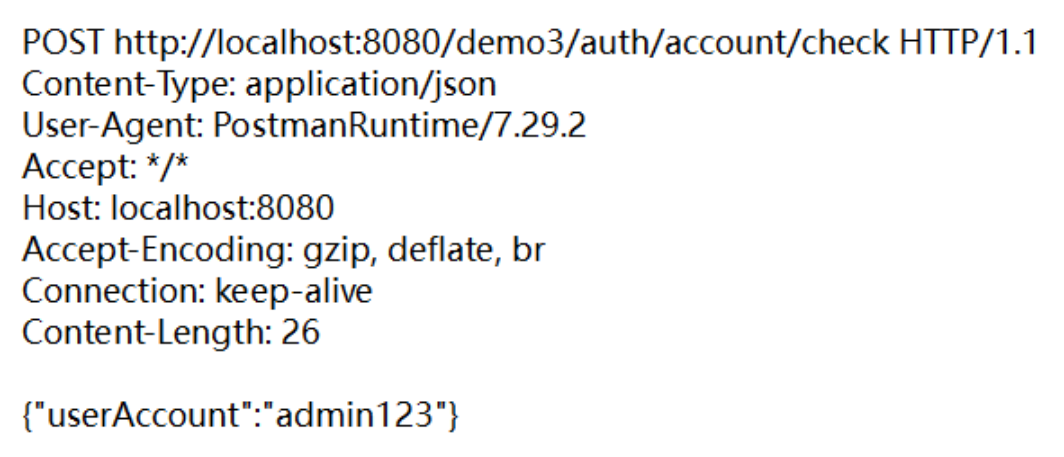

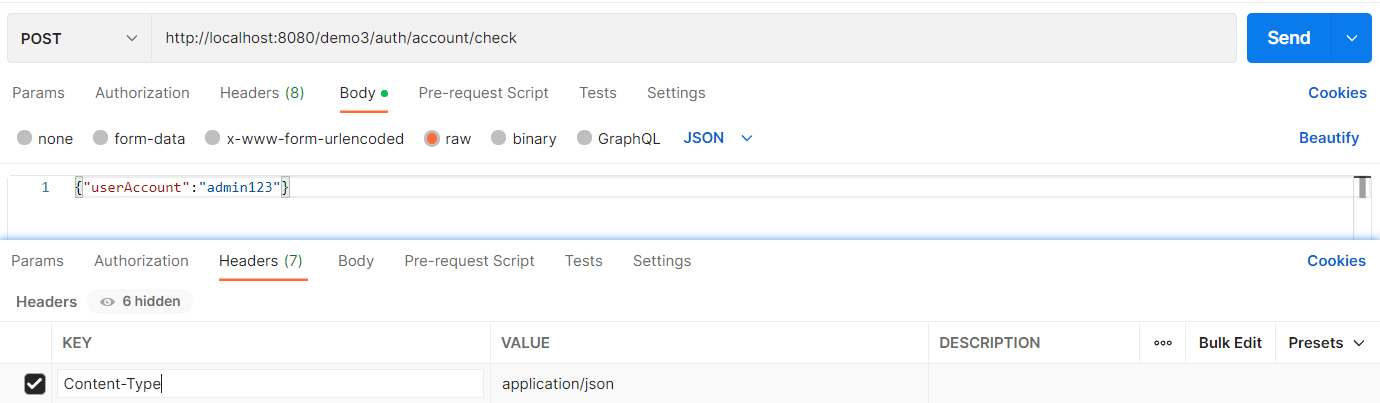

请求相关信息

请求URL：http://localhost:8080/demo3/auth/account/check
请求方法：POST
请求参数：请求参数是JSON字符串
1
{"userAccount":"admin123"}

业务：传入的用户名信息，然后完成一些业务，需要在数据库user_t表中根据用户名查询id信息

如果用户名长度小于6，响应一段JSON数据

1
{
2
    "data":null,
3
    "errmsg":"字符串长度至少6位",
4
    "errno":400
5
}

如果用户不存在，响应一段JSON数据

1
{
2
    "data":null,
3
    "errmsg":"用户不存在",
4
    "errno":502
5
}

如果用户存在，响应一段JSON数据

1
{
2
    "data":user的json字符串,
3
    "errmsg":"用户存在",
4
    "errno":200
5
}

1
DROP TABLE IF EXISTS `user_t`;
2
CREATE TABLE `user_t`  (
3
  `id` int(11) NOT NULL,
4
  `account` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_bin NULL DEFAULT NULL,
5
  `password` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_bin NULL DEFAULT NULL,
6
  PRIMARY KEY (`id`) USING BTREE
7
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_bin ROW_FORMAT = Dynamic;
8

9
-- ----------------------------
10
-- Records of user_t
11
-- ----------------------------
12
INSERT INTO `user_t` VALUES (3342, 'admin123', '123');
13
INSERT INTO `user_t` VALUES (3343, 'lilei123', '123456');
14
INSERT INTO `user_t` VALUES (3344, 'hanmeimei', '667890');

分析操作#

获得请求URI，根据最后一个/的位置做截取，获得*位置的值，根据值的不同，调用Servlet中的不同方法

1
@WebServlet("/auth/account/*")
2
public class AuthServlet extends HttpServlet {
3

4
    @Override
5
    protected void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
6
        //首先获得请求URL中的*的部分，也就是resource（operation）
7
        String operation = getOperation(request);
8
        switch (operation) {
9
            case "/check":
10
                check(request, response);
11
                break;
12
        }
13
    }
14

15
    private void check(HttpServletRequest request, HttpServletResponse response) {
16

17
    }
18

19
    /**
20
     * 分析Request获得resource
21
     * @param request
22
     * @return
23
     */
24
    private String getOperation(HttpServletRequest request) {
25
        String uri = request.getRequestURI();
26
        //最后一个/
27
        int index = uri.lastIndexOf("/");
28
        String operation = uri.substring(index);
29
        return operation;
30
    }
31

32
    @Override
33
    protected void doPost(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
34
        doGet(req, resp);
35
    }
36

37
}

解析请求参数#

由于我们提交的是Json字符串请求参数，要获得字符流获得Json字符串，然后解析

引入jackson依赖，用来做Json序列化和反序列化

1
<dependency>
2
    <groupId>com.fasterxml.jackson.core</groupId>
3
    <artifactId>jackson-databind</artifactId>
4
    <version>2.13.3</version>
5
</dependency>

定义Json解析的方法如下

1
/**
2
 * 解析Json字符串为Map
3
 */
4
private Map parseJson(HttpServletRequest request) throws IOException {
5
    // 首先获得Json字符串
6
    String jsonStr = request.getReader().readLine();
7
    ObjectMapper objectMapper = new ObjectMapper();
8
    return objectMapper.readValue(jsonStr,Map.class);
9
}

那么就可以在doGet(/doPost)分发的check方法中，获得map，然后获得其中的userAccount

1
private void check(HttpServletRequest request, HttpServletResponse response) throws IOException {
2
    Map parameterMap = parseJson(request);
3
    String userAccount = (String) parameterMap.get("userAccount");
4
}

用户名长度#

判断用户名长度是否小于6位，如果小于6位，则响应对应的Json字符串

我们可以定义一下响应的Json数据对应的Vo类

1
@Data
2
public class BaseRespVo<T> {
3
    T data;
4
    String errmsg;
5
    int errno;
6
    public static BaseRespVo ok(){
7
        BaseRespVo<Object> respVo = new BaseRespVo<>();
8
        respVo.setErrmsg("成功");
9
        respVo.setErrno(0);
10
        return respVo;
11
    }
12

13
    public static <T> BaseRespVo<T> ok(T data){
14
        BaseRespVo<T> respVo = new BaseRespVo<>();
15
        respVo.setData(data);
16
        respVo.setErrmsg("成功");
17
        respVo.setErrno(0);
18
        return respVo;
19
    }
20
    public static BaseRespVo accountExist() {
21
        BaseRespVo vo = new BaseRespVo();
22
        vo.setErrno(200);
23
        vo.setErrmsg("用户存在");
24
        return vo;
25
    }
26

27
    public static BaseRespVo fail(){
28
        BaseRespVo<Object> respVo = new BaseRespVo<>();
29
        respVo.setErrmsg("失败");
30
        respVo.setErrno(500);
31
        return respVo;
32
    }
33

34
    public static BaseRespVo fail(String msg){
35
        BaseRespVo<Object> respVo = new BaseRespVo<>();
36
        respVo.setErrmsg(msg);
37
        respVo.setErrno(500);
38
        return respVo;
39
    }
40
    public static BaseRespVo fail(String msg,int number){
41
        BaseRespVo<Object> respVo = new BaseRespVo<>();
42
        respVo.setErrmsg(msg);
43
        respVo.setErrno(number);
44
        return respVo;
45
    }
46
}

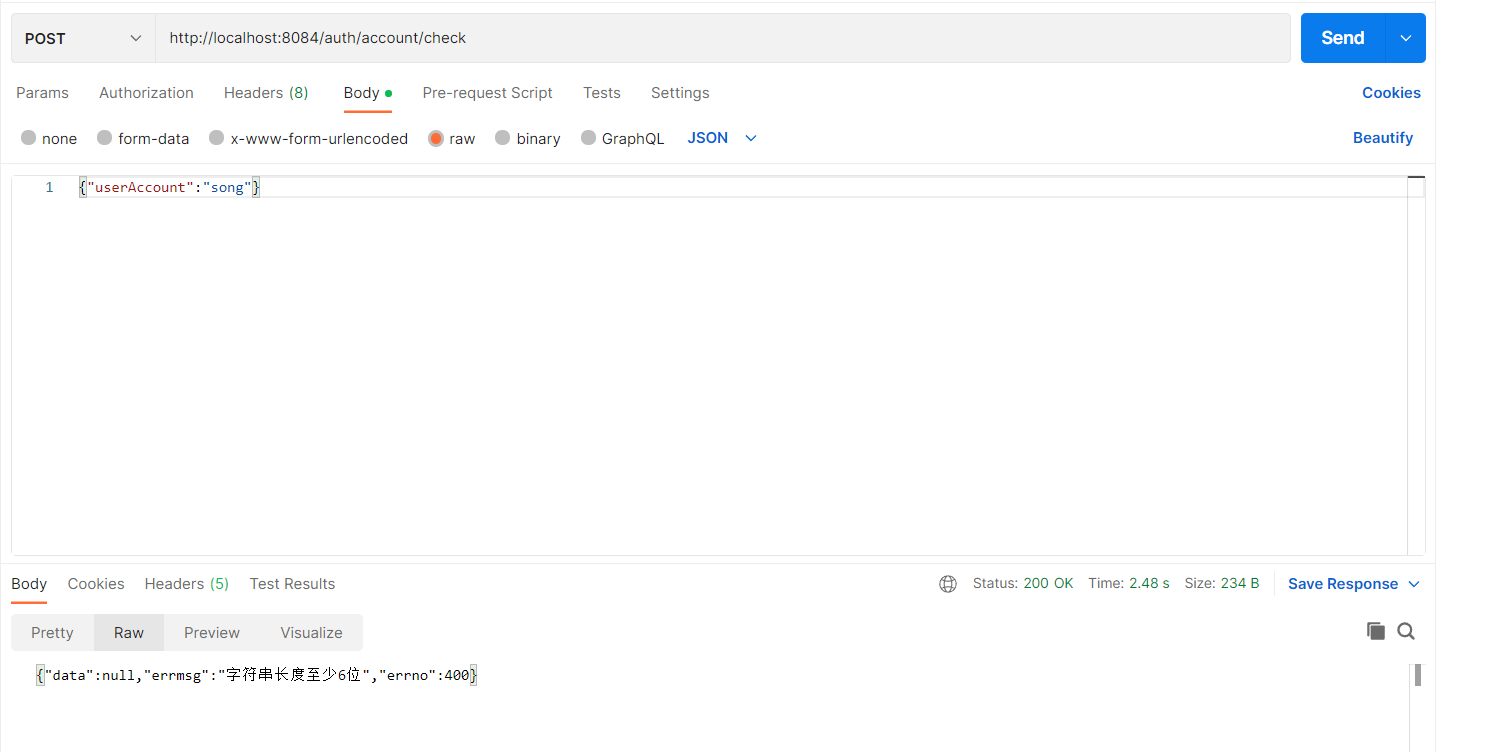

那么我们根据字符串长度判断之后，进行Json的响应

1
private void check(HttpServletRequest request, HttpServletResponse response) throws IOException {
2
    ObjectMapper objectMapper = new ObjectMapper();
3
    Map parameterMap = parseJson(request);
4
    String userAccount = (String) parameterMap.get("userAccount");
5
    if (userAccount == null || userAccount.length() < 6) {
6
        BaseRespVo vo = BaseRespVo.fail("字符串长度至少6位", 400);
7
        String respJsonStr = objectMapper.writeValueAsString(vo);
8
        response.setContentType("application/json;charset=utf-8");
9
        response.getWriter().println(respJsonStr);
10
        return;
11
    }
12
}

查询信息#

继续查询根据user_t中的account列的值，查询信息，如果信息不为空，则说明存在该账户；

查询，则需要整合MyBatis，提供工具类，可以获得会话或Mapper

1
public class MyBatisUtil {
2
    private static SqlSessionFactory sqlSessionFactory;
3
    static {
4
        try {
5
            sqlSessionFactory = new SqlSessionFactoryBuilder().build(Resources.getResourceAsStream("mybatis.xml"));
6
        } catch (IOException e) {
7
            e.printStackTrace();
8
        }
9
    }
10

11
    public static SqlSession getSqlSession() {
12
        return sqlSessionFactory.openSession();
13
    }
14
    public static SqlSession getSqlSession(boolean autoCommit) {
15
        return sqlSessionFactory.openSession(autoCommit);
16
    }
17

18
    public static <T> T getMapper(Class<T> clazz) {
19
        T mapper = getSqlSession(true).getMapper(clazz);
20
        return mapper;
21
    }
22
}

在Mapper接口和映射文件中分别定义查询方法和sql语句

1
public interface UserMapper {
2
    UserPo selectByAccount(@Param("account") String account);
3
}

1
<mapper namespace="com.cskaoyan.mapper.UserMapper">
2
    <select id="selectByAccount" resultType="com.cskaoyan.model.UserPo">
3
        select id, account, password
4
        from user_t
5
        where account = #{account}
6
    </select>
7
</mapper>

那么在check方法中做查询如下

1
private void check(HttpServletRequest request, HttpServletResponse response) throws IOException {
2
    ObjectMapper objectMapper = new ObjectMapper();
3
    Map parameterMap = parseJson(request);
4
    String userAccount = (String) parameterMap.get("userAccount");
5
    if (userAccount == null || userAccount.length() < 6) {
6
        BaseRespVo vo = BaseRespVo.fail("字符串长度至少6位", 400);
7
        String respJsonStr = objectMapper.writeValueAsString(vo);
8
        response.setContentType("application/json;charset=utf-8");
9
        response.getWriter().println(respJsonStr);
10
        return;
11
    }
12

13
    UserMapper userMapper = MyBatisUtil.getMapper(UserMapper.class);
14
    UserPo userPo = userMapper.selectByAccount(userAccount);
15
    BaseRespVo vo;
16
    if (userPo == null) {
17
        vo = BaseRespVo.fail("用户不存在", 502);
18
    }else {
19
        vo = BaseRespVo.accountExist();
20
    }
21
    String respJsonStr = objectMapper.writeValueAsString(vo);
22
    response.getWriter().println(respJsonStr);
23
}

小结#

通过这个案例我们已经完整的完成业务了，但是大家可以看到，除了UserMapper之外，其他的所有的代码都是写在UserServlet中的check方法里的，也就是所有的内容都耦合在check方法里。

M：这里的Model指使用UserMapper完成对应的查询（或增删改）

V：这里的View主要是响应Json数据

C：这里的Controller主要是check方法中，组织Model的获取和View的响应

我们开发应用程序不符合“高内聚，低耦合”的特点

为了让程序开发人员分工更明确，更专注于应用系统核心业务逻辑的分析、设计和开发，提高了开发效率，增加项目的可维护性，我们提出了三层架构

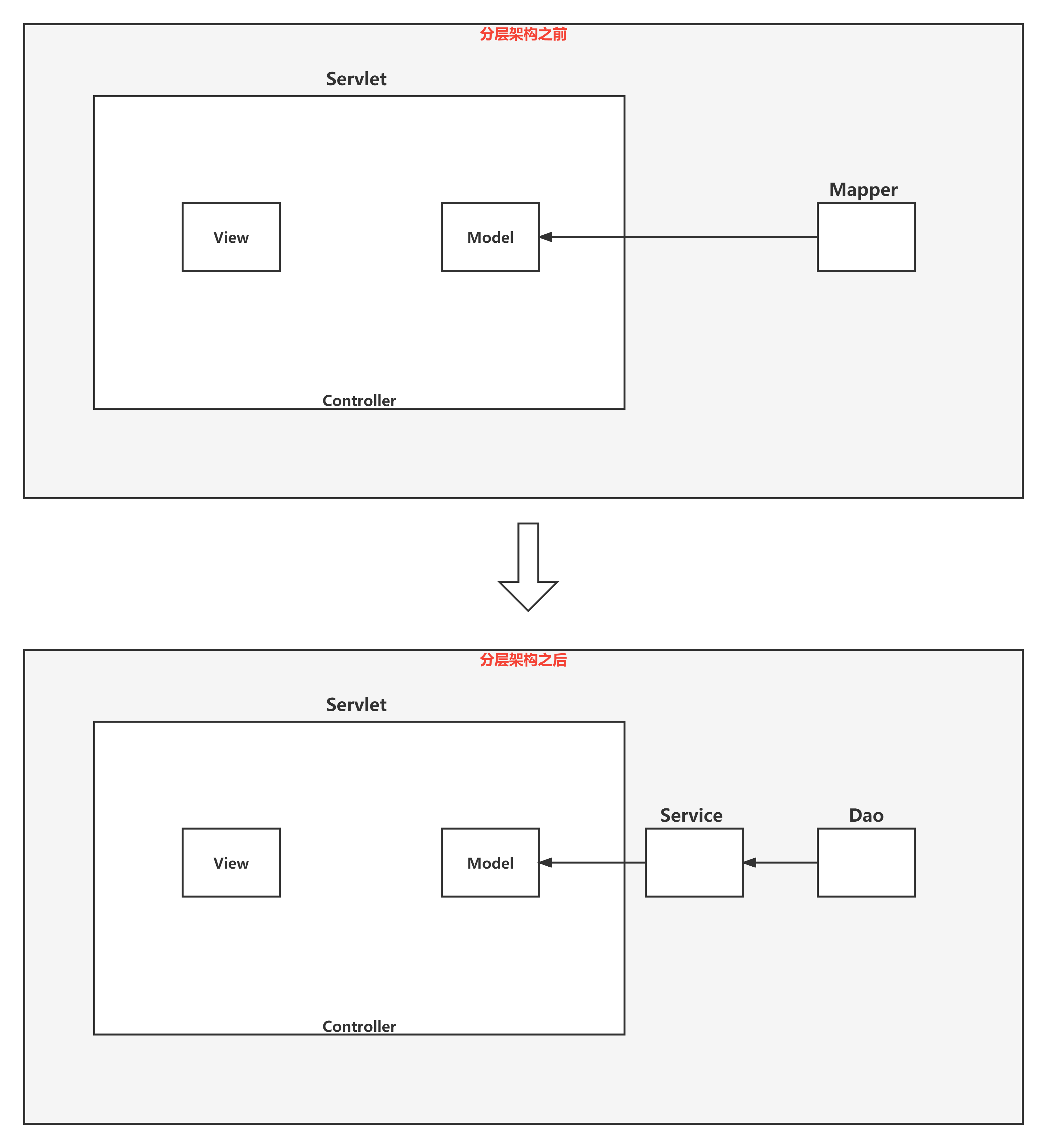

三层架构#

三层架构这里和MVC并不是冲突的概念，而是在MVC的基础上进一步解耦，之前在Controller控制层直接调用了Model，为了后续业务上的解耦，在中间增加增加了一层业务逻辑层，在业务逻辑层中处理大部分业务

介绍#

三层架构：表示层、业务逻辑层Service、数据访问层Dao(Mapper)

避免了表示层直接访问数据访问层，表示层只和业务逻辑层有联系，提高了数据安全性
如果切换B/S、C/S架构，直接替换表示层即可，比如替换Servlet
项目结构更清楚，分工明确，增加可维护性

实际在开发过程中的体现，就是控制层（Servlet）中直接调用Service，在Service中调用Dao

案例修改#

那我们把前面的案例修改为三层架构

表示层#

1
@WebServlet("/auth/account/*")
2
public class AuthServlet extends HttpServlet {
3

4
    private UserService userService = new UserServiceImpl();
5

6
    @Override
7
    protected void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
8
        //首先获得请求URL中的*的部分，也就是resource（operation）
9
        String operation = getOperation(request);
10
        switch (operation) {
11
            case "/check":
12
                check(request, response);
13
                break;
14
        }
15

16
    }
17

18
    /**
19
     * 解析Json字符串为Map
20
     */
21
    private Map parseJson(HttpServletRequest request) throws IOException {
22
        // 首先获得Json字符串
23
        String jsonStr = request.getReader().readLine();
24
        ObjectMapper objectMapper = new ObjectMapper();
25
        return objectMapper.readValue(jsonStr,Map.class);
26
    }
27

28
    private void check(HttpServletRequest request, HttpServletResponse response) throws IOException {
29
        ObjectMapper objectMapper = new ObjectMapper();
30
        Map parameterMap = parseJson(request);
31
        String userAccount = (String) parameterMap.get("userAccount");
32

33
        BaseRespVo vo = userService.check(userAccount);
34

35
        String respJsonStr = objectMapper.writeValueAsString(vo);
36
        response.setContentType("application/json;charset=utf-8");
37
        response.getWriter().println(respJsonStr);
38
    }
39

40
    /**
41
     * 分析Request获得resource
42
     * @param request
43
     * @return
44
     */
45
    private String getOperation(HttpServletRequest request) {
46
        String uri = request.getRequestURI();
47
        //最后一个/
48
        int index = uri.lastIndexOf("/");
49
        String operation = uri.substring(index);
50
        return operation;
51
    }
52

53
    @Override
54
    protected void doPost(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
55
        doGet(req, resp);
56
    }
57

58
}

在表示层中，引入Service层的实例（第4行）

在check方法中，可以获得参数

然后使用Service层的方法获得实例

然后在后面将其转换为视图对象的Json字符串，响应给客户端

业务逻辑层#

1
public class UserServiceImpl implements UserService {
2
    @Override
3
    public BaseRespVo check(String userAccount) {
4
        BaseRespVo vo;
5
        if (userAccount == null || userAccount.length() < 6) {
6
            vo = BaseRespVo.fail("字符串长度至少6位", 400);
7
            return vo;
8
        }
9

10
        UserMapper userMapper = MyBatisUtil.getMapper(UserMapper.class);
11
        UserPo userPo = userMapper.selectByAccount(userAccount);
12
        if (userPo == null) {
13
            vo = BaseRespVo.fail("用户不存在", 502);
14
        }else {
15
            vo = BaseRespVo.accountExist();
16
        }
17

18
        return vo;
19
    }
20
}

业务逻辑层和数据访问层交互

数据访问层#

和MVC讲的没有变化

前言#

学习目标#

前置知识准备#

MVC设计模式#

场景分析#

MVC介绍#

前后端分离#

案例#

需求#

分析操作#

解析请求参数#

用户名长度#

查询信息#

小结#

三层架构#

介绍#

案例修改#

表示层#

业务逻辑层#

数据访问层#

文章分享

文章目录

Java Web 开发：MVC

前言#

学习目标#

前置知识准备#

MVC设计模式#

场景分析#

MVC介绍#

前后端分离#

案例#

需求#

分析操作#

解析请求参数#

用户名长度#

查询信息#

小结#

三层架构#

介绍#

案例修改#

表示层#

业务逻辑层#

数据访问层#

文章分享

文章目录
